| 规格型号 | 带状线小室 |
| 测试参数 | |
| 频率范围 | DC ~ 6 GHz |
| TEM Cell 特性阻抗 | 50 Ω ±5% |

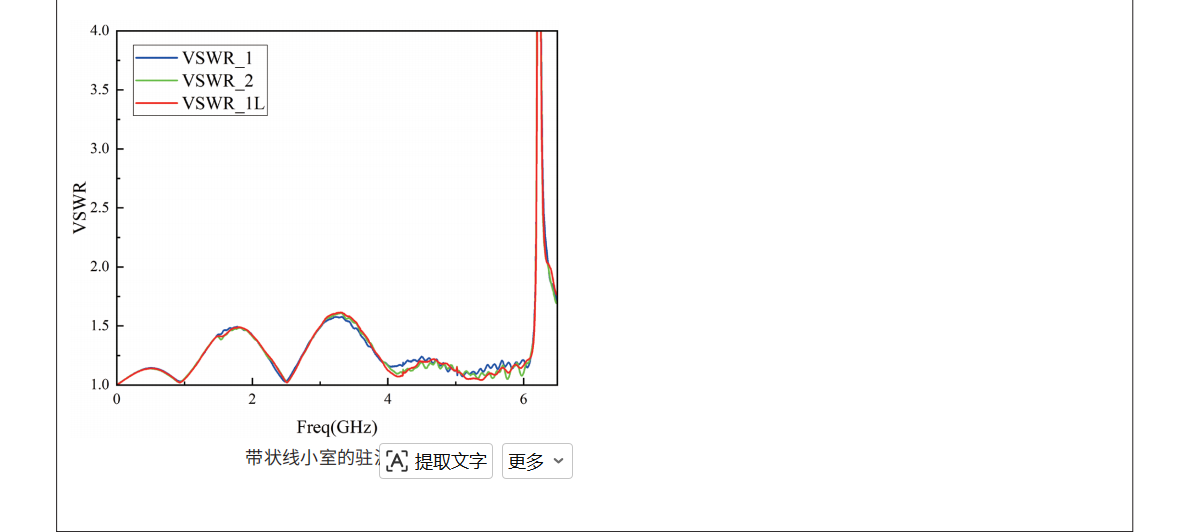

| VSWR | DC~1GHz：＜1.2 |
| 1GHz~4GHz：＜1.7 | |
| 4GHz~6GHz：＜1.25 | |

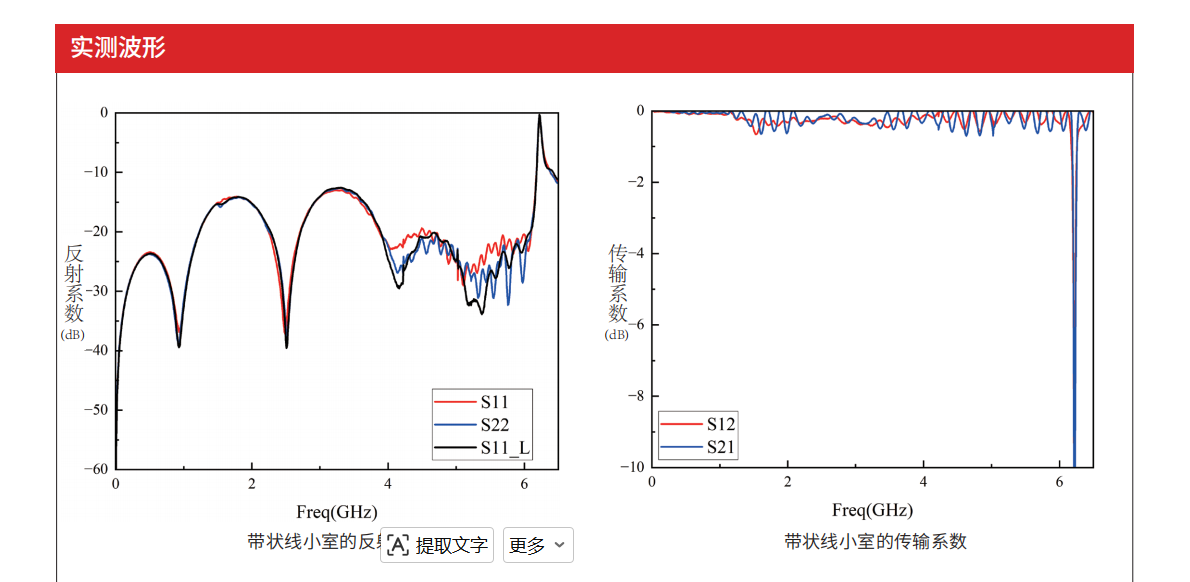

| 插入损耗 S21 | DC ~ 6 GHz 全程＜1 dB |
| 端口反射系数 S11&S22 | DC~1GHz＞20 dB |
| 1GHz~4GHz＞12 dB | |
| 4GHz~6GHz＞20 dB | |
| 有效小室高度 | 20 mm |
| RF 接口 | SMA 型 |
| 最大输入功率 | 70 W |
| 最大输入电压 | 1kV@DC, 5kV@Pulse |
| DUT 放置端口尺寸 | 50(W) × 50(D) mm |
| 推荐 (DUT) 最大尺寸 | 25(W) × 25(W) × 2(H) mm |
| 通用参数 | |
| 整机外形尺寸 | 103 mm(W) × 50 mm(D) × 25 mm(H) |
| 重量 | 约 0.5 kg |
