TEM-IC 小室

一款工作频段为 DC ~ 2.6 GHz 范围的 TEM 小室，TEM 表示横向电磁波，TEM 小室的尺寸大小决定其截至频率，通常 TEM 小室越大，可用的上限截止频率越低，外部信号通过 TEM 小室输入端口进行加载，在小室腔体内生产一个均匀、可控的电磁场， TEM 小室测试腔体内的 E-H 场与输入电压成比例，与小室的高度成反比。进行 IC 或被测模块的抗扰度测试时，IC 或被测模块安装在测试夹具上放入小室，其产生的辐射场特性也可以通过信号接收机连接小室端口进行检测。当辐射物嵌入小室内部时，辐射波经传输线引导，朝着小室的输入 / 输出端口移动，并通过诸如频谱分析仪的接收器在端口进行辐射信号接收。由于该 TEM 小室的工作频段较宽，因此可应用在 EMI、EMS、接收机灵敏度测试等很多领域。

符合标准

应用领域

参数表

配件

符合标准：

·IEC 61967-2

·IEC 61967-8

·IEC 62132-8

·SAE 1752-3

应用领域：

·IC 的电磁抗扰度测试

·IC 的电磁辐射测试

·IC 的 ESD 场敏感度测试

·IEC 61967-2：2005 集成电路 – 150 kHz 至 1 GHz 的电磁辐射测量 – 第 2 部分：辐射发射的测量 – TEM 单元和宽带 TEM 单元法

·IEC 61967-8：2011 集成电路 – 150 kHz 至 3 GHz 的电磁辐射测量 – 第 8 部分：辐射发射的测量 – IC 带状线方法

·IEC 62132-8：2012 集成电路 – 电磁抗扰度测量，150 kHz 至 3 GHz – 第 8 部分：辐射抗扰度测量 – IC 带状线方法

·SAE 1752-3 集成电路辐射发射的测量 – TEM/ 宽带 TEM（GTEM）单元法；TEM Cell（150 kHz 至 1 GHz）

技术参数：

规格型号	TEM-IC小室
测试参数
频率范围	DC ~ 2.6 GHz
TEM Cell 阻抗	50 Ω ±5%

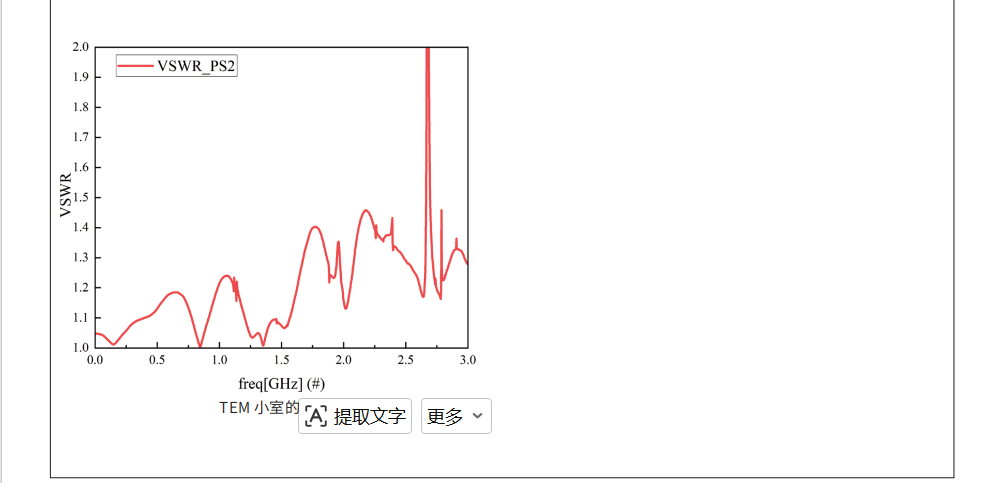

VSWR	DC~1GHz ＜1.2
	1GHz~1.7GHz ＜1.4
	1.7GHz~2.6GHz ＜1.5

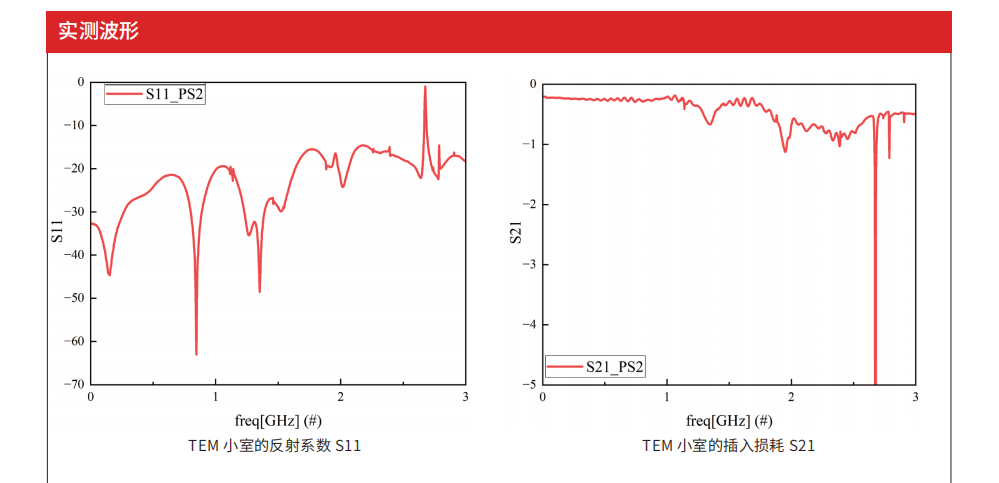

插入损耗 S21	DC~1.7GHz ＜1 dB
插入损耗 S21	1.7GHz~2.6GHz ＜1.5 dB
反射系数 S11&S22	DC~1GHz ＞20 dB
	1GHz~1.7GHz ＞15 dB
	1.7GHz~2.6GHz ＞10 dB
有效小室高度	40 mm
RF连接器	N 型
最大输入功率	500 W
最大输入电压	3 kV@DC；5 kV@Pulse
DUT 放置端口尺寸	100(W) × 100(D) mm
推荐的最大DUT尺寸	60 (W)× 60(W) × 3（H） mm
通用参数
外形尺寸	386 (W) × 190 (D) × 140 (H)mm
整机重量	约 1 kg
