暗室

产品概述

暗室分为电波暗室（又称半波暗室），微波暗室（又称全波暗室），雷达仿真测试暗室。

结构组成：

(一)屏蔽室：

屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成。根据用户要求，屏蔽壳体可采用焊接式或拼装式结构均可。

(二)吸波材料：

1、单层铁氧体片：工作频率范围30MHz-1000MHz。

2、锥形含碳海绵吸波材料：锥形含碳海绵吸波材料是由聚氨脂泡沫塑料在碳胶溶液中渗透而成，具有较好的阻燃特性。

半电波暗室和微波电波暗室的区别：

结构：半电波暗室五面贴吸波材料，模拟开阔试验场，电波传播时只有直射波和地面反射波。微波电波暗室六面贴吸波材料，模拟自由空间传播环境，而且可以不带屏蔽，把吸波材料粘贴于木质墙壁甚至建筑物的普通墙壁和天花板上即可。

使用目的：半电波暗室用于电磁兼容测量，包括电磁辐射干扰测量和电磁辐射敏感度测量。微波电波暗室主要用于微波天线系统的指标测量。

主要性能指标：半电波暗室用归一化场地衰减和测试面场均匀性来衡量。微波暗室性能用静区尺寸大小、反射电平（静度）、固有雷达截面、交叉极化度等参数表示。

使用频率范围：半电波暗室频率下限扩展到十几MHz，虽然30MHz以下吸波材料的吸波性能下降，但仍可作屏蔽室使用。微波电波暗室用于微波段。

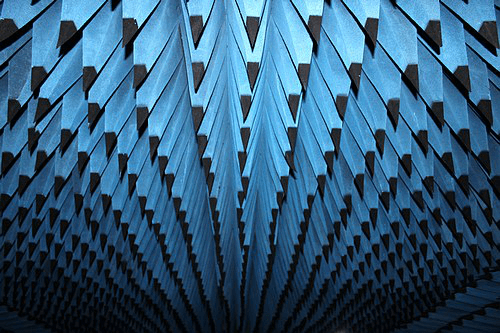

暗室吸波锥体

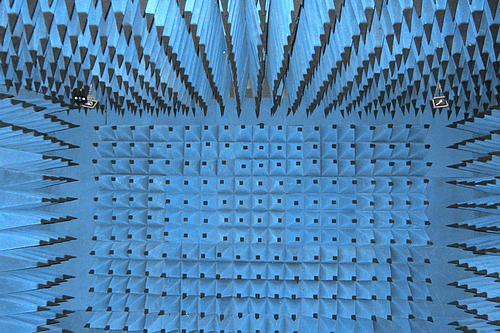

凌世制造的暗室内部

凌世制造的CISPR25暗室

符合标准

应用领域

参数表

配件

符合标准：

GB12190标准

应用领域：

模拟开阔场。电波暗室主要用于辐射无线电骚扰（EMI）和辐射敏感度（EMS）测量，电波暗室的尺寸和射频吸波材料的选用主要由受试设备（EUT）的外行尺寸和测试要求确定，分1m法、3m法、10m法或30m法。根据具体使用要求还可定制各种非标暗室。

技术参数：

频率范围：30MHz～40GHz

(一)吸波材料反射损耗：30MHz～40GHz≥15dB

(吸波材料采用复合吸波材料，即锥形含碳海绵吸波材料粘贴在铁氧体上)

(二)屏蔽室屏蔽性能

磁场 14KHz≥75dB

150KHz≥100dB

电场 200KHz～50MHz≥110dB

平面波 50MHz～1GHz≥100dB

微波 1GHz～10GHz≥100dB

10GHz～40GHz≥90dB

测试方法按GB12190标准

(三)归一化场地衰减±4dB，场均匀性0～6dB，符合GJB2926标准。

配件：
