车载电子EMC测试_直流电源_LS-BP系列 返回
产品概述

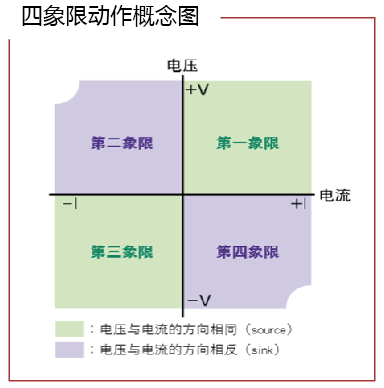

LS-BP 系列是凌世研发的一款在输出端无正负极切换,可连续经过零点,正负极双向可变的双极性直流稳压电源.通过四象限动作,实现了既能提供功率当做电源,又能吸收功率作为负载的测试方式,尤为适合电容性负载和电感性负载测试场合,配合凌世LAS-7600系统可实现包括大众、通用等主机厂所有电源变动方面的测试内容。

产品特点:


1.采用“线性放大器方式”,低纹波、低噪声和高速响应;

2.真双极性电源,正负电压电流四象限对称自由操作;

3.可实现任意波形编辑和设置时序控制.采用“线性放大器方式”,实现了低纹波低噪声和高速响应的功能优势.

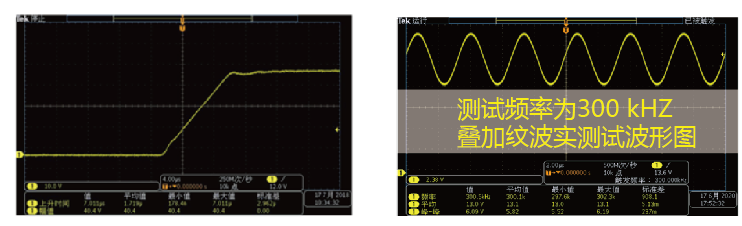

4.高速响应CV模式,具备宽频率范围(DC~50KHZ/100KHZ/200KHZ/300KHZ)

5.6倍峰值电流对应,强大的带载特性;

6.上位机接口,可程控。


ISO 16750-2测试项目:

▲长时间过电压

瞬时过电压

瞬时低电压

跳变电压启动

负载跌落

发电机叠加纹波电压

工作电压的缓慢下降/缓慢上升

电源缓慢下降/快速上升

复位测试

发动机启动时脉冲电压

参考接地和供电偏移

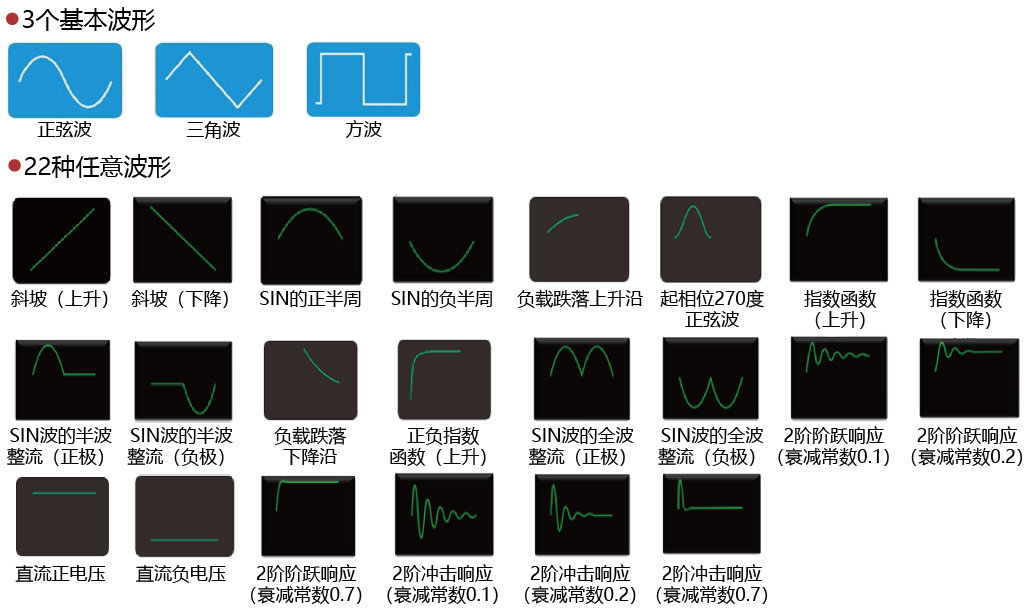

任意波编辑功能:

LS-BP系列,在实现正弦波、方波、三角波的基础上,内置22种波形元素.实现22种波形的任意编辑、保存及调用。并可以设定振幅、频率、初始相位、扫频、方波占空比。而且,时序功能可以对各个波形从1 Step开始到 200 Step来设置22种程序。



符合标准:
ISO16750-2  GB28046.2   LV 124    LV 148   SMTC 3800 001   VW 80000   GS 95024-2
应用领域:
技术参数:

1.输出电压:-40 V~+40 V/-60 V~+60 V/-80 V~+80 V

2.输出电流:±10A/±30A/±50A/±100A /±200 A

3.交流频率范围:50KHZ/100KHZ/200KHZ/300KHZ

4.电压响应时间:≤ 10 us

5.纹波:≤1/1000输出电压

配件:
