车载电子干扰模拟测试系统

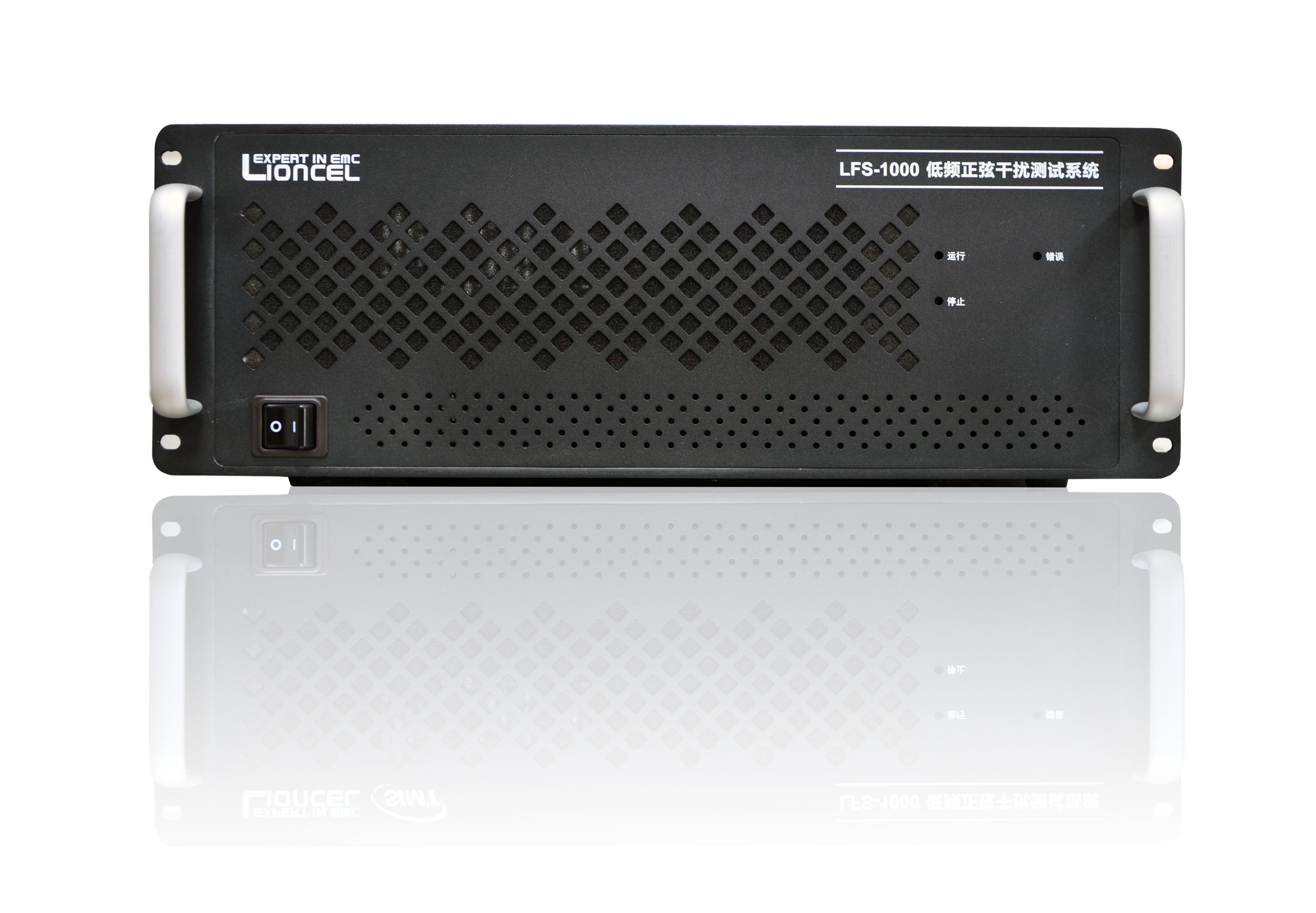

规格型号	LFS-1000
主要技术参数
频率范围	DC ～ 300 kHz
频率步进	线性，对数
输出电压	0.5 V ～ 30 V( ≤ 30 kHz) 0.5 V ～ 20 V( ＞ 30 kHz)
分辨率	0.1 V
额定电流	16 A
驻留时间	1 ～ 10 s
信号发生器参数
频率特性
正弦波	1 µHz ～ 10 MHz
分辨率	1 µHz
准确度	±(1 ppm+10 pHz)，18℃～ 28℃
正弦波频谱纯度
谐波	<-55 dBc
非谐波	<-60 dBc
输出特性
范围	1.0 mVpp 至 20 Vpp
准确度	±(1%)± 5 mV
输出阻抗	50 Ω
输出接口	BNC( 母头 )
功率放大器技术参数
频率范围	DC ～ 300 kHz
输出功率	900 W
增益平坦度	±3.5 dB
增益	20
连续模式下的技术参数 (LSF-1000)
测试频率	DC， 16 Hz，50 Hz 和 60 Hz
共模开路电压	1 V(-10%) ～ 50V(+10%)
输出阻抗	50 Ω±10%
短时模式下的技术参数 ( 配合 CLF-1619-ST)
测试频率	DC， 16 Hz，50 Hz 和 60 Hz
共模开路电压	10(-10%) V ～ 330(+10%) V
输出阻抗	50 Ω±10%
下降 / 上升时间	1 μs-5 μs 之间 (DC)
输出电压的开 / 关切换	在相位是 0 度的时候切换 (0° ± 5 %) (16 Hz，50 Hz 和 60 Hz)
扫频模式下的技术参数 (LSF-1000)
频率范围	15 Hz-300 kHz
共模开路电压	0.1 V(-10%) ～ 50 V(+10%)
输出阻抗	50 Ω±10%
总谐波失真	<1%( 正弦波 )
差模电压干扰测试技术参数 ( 配合 CDND M3-16)
频率范围	2 kHz ～ 150 kHz
波形	正弦，总谐波畸变 <5%
开路电压	0.1 V ～ 25 V±5%
脉冲调制	3 Hz ～ 1 kHz
占空比	50%
输出阻抗	10 Ω±30%
差模电流干扰测试技术参数 ( 配合 CIN-19)
频率范围	2 kHz ～ 150 kHz
最大电流	7 A
负载输出阻抗	1 Ω±0.3 Ω
脉冲调制	3 Hz ～ 1 kHz
占空比	50%
通用参数
工作电源	AC 85 V ～ 264 V 50/60 Hz 120 W
最大功耗	1200 W
尺寸	19" / 4 U
重量	25 kg

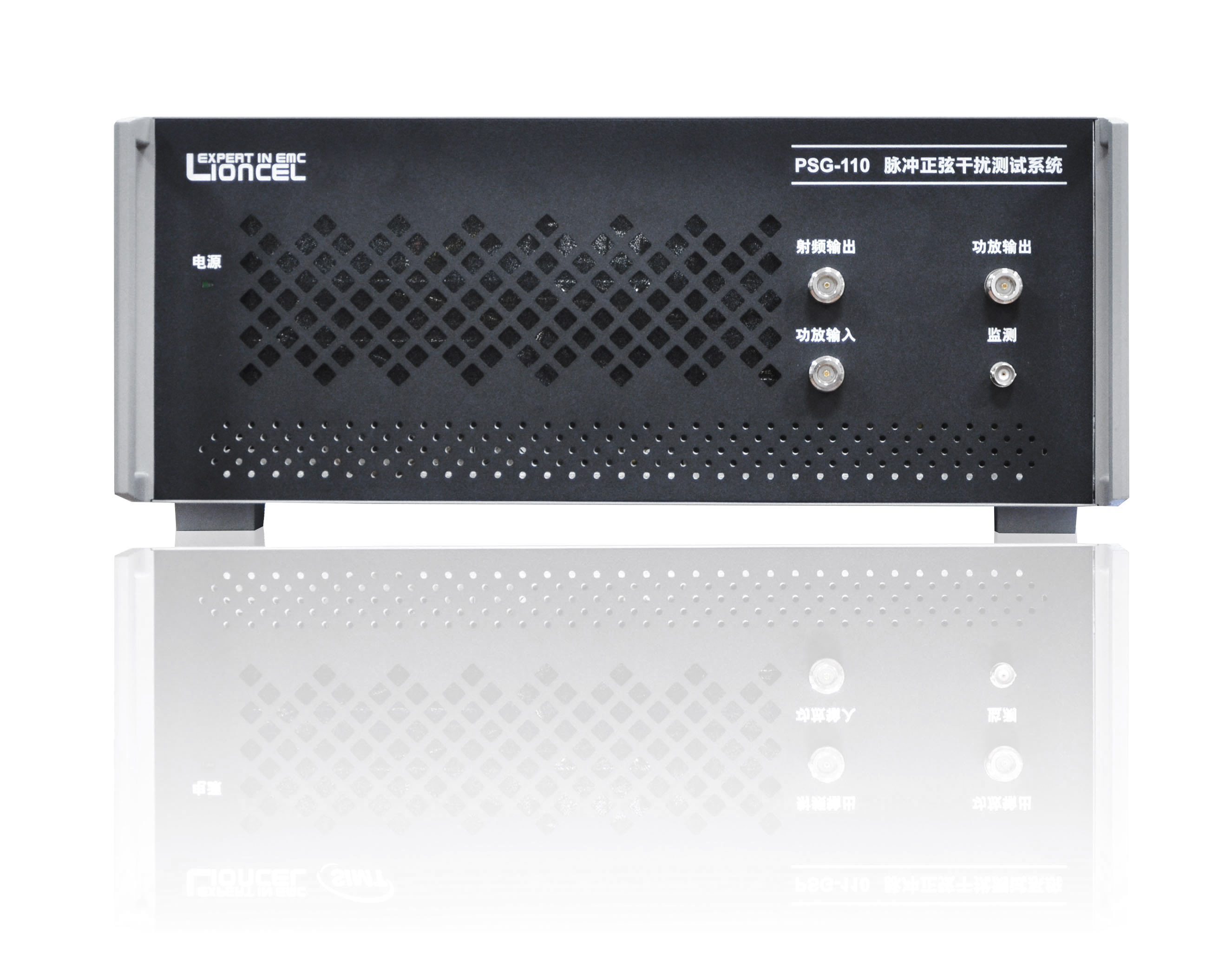

规格型号	PSG 110
名称	脉冲正弦波发生器
信号源发生器参数
频率特性
正弦波	1uHz~10MHz
分辨率	1uHz
准确度	±(1ppm+10pHz)，18℃ ~28℃
调制类型	AM，FM，PM，ASK，FSK，PSK，PWM
正弦波频谱纯度
谐波	<-55dBc
非谐波	<-60dBc
相位噪声	典型（0dBm，10kHz 偏移） 10MHz：<-105dBc/Hz
脉冲串特性
脉冲计数	1 至 1 000 000 或无限
内部周期	1μs 至 500s
触发源	内部、外部、手动
输出特性
范围	1.0mVpp 至 20Vpp
准确度	±(1%)±5mV
输出阻抗	50Ω
输出接口	N 头 ( 母头 )
输出特性
固态功率放大器技术参数
频率范围	100kHz~240MHz
输出饱和功率	85W
输出线性功率	47W
增益	40dB
增益平坦度	±3.5dB
二次谐波	>-20dBc
标称阻抗	50Ω
功率计技术参数
频率范围	100kHz~440MHz
测试电平	-40dBm~30dBm
精度	±0.2dB
输入接口	N( 母 )
VSWR	<1.2:1
