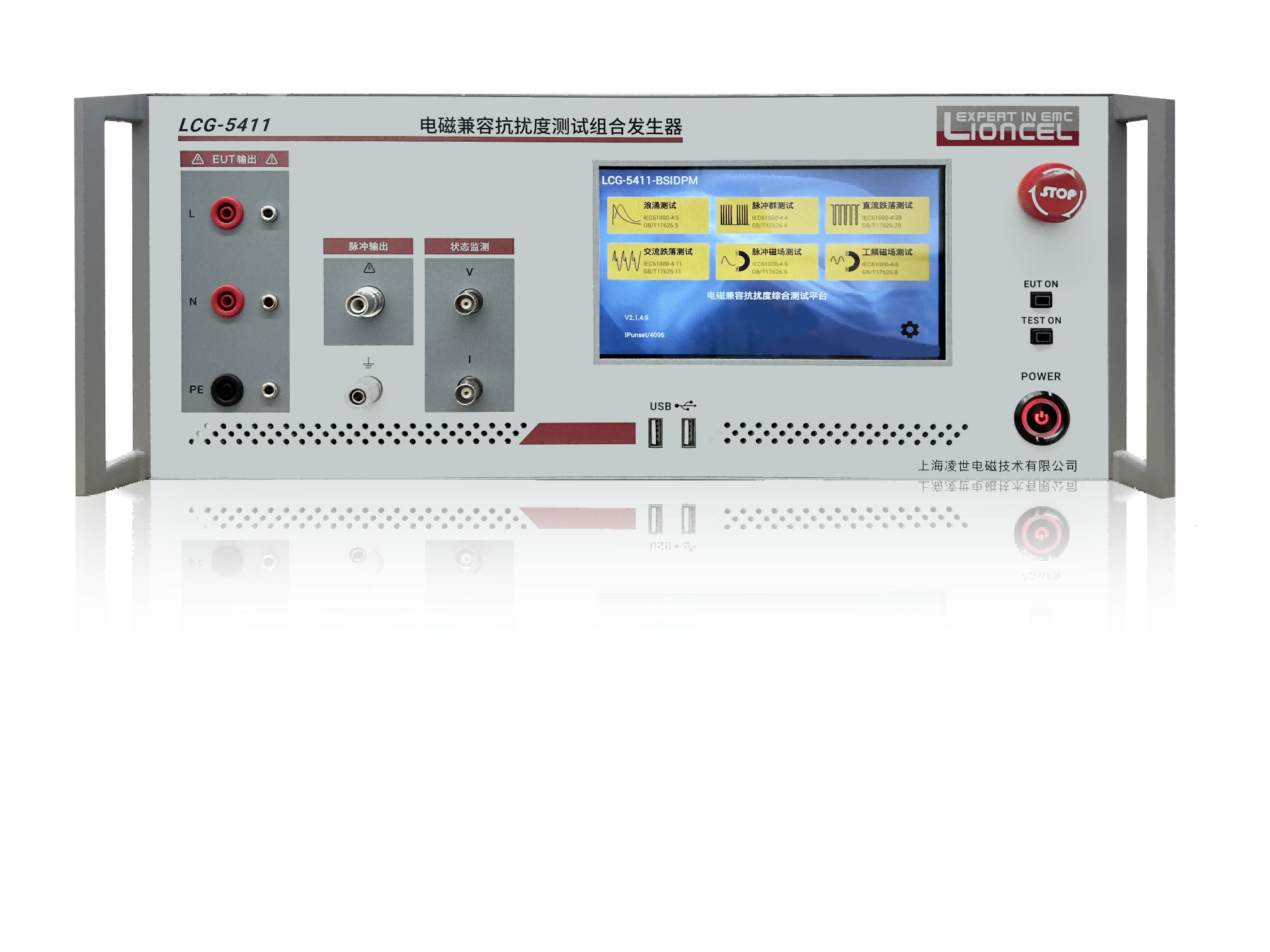

CDN 可耦合路径

L/N/PE/L&N/L&PE/N&PE/L&N&PE

雷击浪涌测试参数

输出电压极性

正/负/正负自动交替

输出电压

200 V~6100 V±10%   10 V 步进

输出阻抗

2 Ω， 12 Ω， 42 Ω ±10%

输出电流

50 A~3050 A±10%

源输出电压波形

上升沿： 1.2 µs±30%   半宽： 50 µs±20%

源输出电流波形

上升沿： 8 µs±20%   半宽： 20 µs±20%

源输出过冲

峰值电压/电流的30%以下

重复时间

10~9999 s

输出电压模块功能

LCD 上显示峰值   精度 : ± 10％， 前面板 BNC 接口可输出实时波

形,10 V@6 kV

输出电流模块功能

LCD 上显示峰值   精度 : ±10％， 前面板 BNC 接口可输出实时波形

10 V@3 kA

CDN 耦合参数

差模： 18 µF    共模： 9 µF+10 Ω

CDN 可耦合路径

L-N/N-L/L-PE/N-PE/L&N-PE

CDN 输入残留电压

不超过浪涌电压的 15%或 EUT 电源峰值电压的2 倍

CDN 差模开路电压/短 路电流

电压： 100 V~6100 V±10%    电流： 50 A~3050 A±10%

CDN 差模开路电压波形

上升沿： 1.2 µs±30%   半宽： 40 µs~60 µs

CDN 差模短路电流波形

上升沿： 8 µs±20%   半宽： 20 µs±20%

CDN 共模开路电压/短 路电流

电压： 100 V~6100 V±10%    电流： 8.33 A~508 A

CDN 共模开路电压波形

上升沿： 1.2 µs±30%   半宽： 25 µs~60 µs

CDN 共模短路电流波形

上升沿： 2.5 µs±30%   半宽： 25 µs±30%

CDN 额定时的电压下降

额定电流运行时小于额定电压的 10%

角度注入

异步/同步， 0~359 度，步进值为 1 度

交流电压跌落测试参数(需另配 MVR-16 调压器)

试验电压范围

AC:264Vmax

试验频率范围

50 Hz/60 Hz

EUT 电流

AC:16Amax

DIP RUSH 电流

500A/max  峰值

DIP 瞬断时间

＜5 µs

DIP AC-LINE 同步

0°~359°   1°步进

直流电压跌落测试参数 (需另配直流电源)

试验电压范围

DC 370Vmax

试验频率范围

DC

EUT 电流

DC:16Amax

DIP RUSH 电流

500A/max  峰值

DIP 瞬断时间

1~50µs
