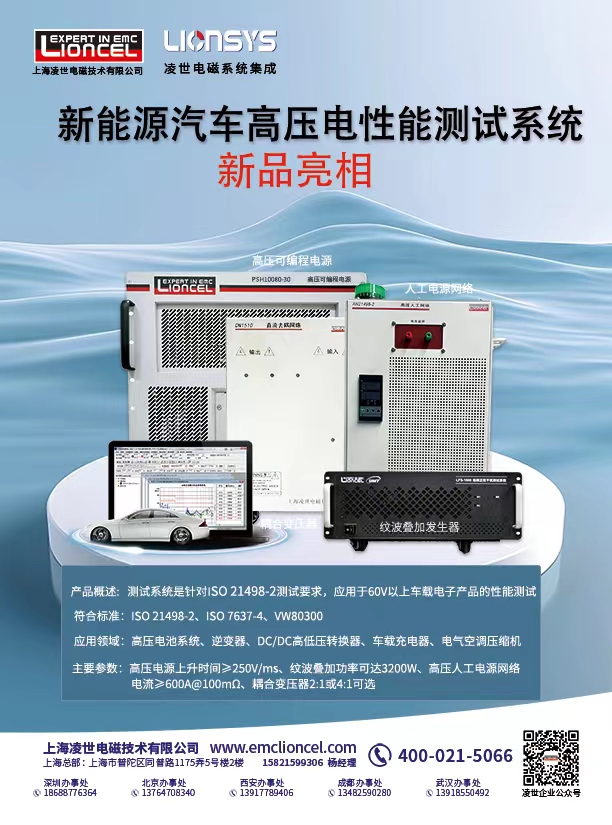

新能源汽车高压电性能测试系统


产品概述


本测试系统是由上海凌世研发生产主要是针对ISO 21498-2测试要求,应用于60V以上车载电子产品的性能测试。其由可编程高压电源、纹波叠加发生器、耦合网络、高压人工网络等等组成。配合其它配件,可完成标准规定的测试项目。

产品特点


  • 可配合客户现有可编程电源,配合我司其它产品,完成整套测试

  • 高压电源上升时间≥250V/ms

  • 纹波叠加功率可达3200W

  • 高压人工网络,电流可达800A

  • 耦合变压器2:1或4:1可选

  • 采用恒功率电源,电压、电流可根据客户要求进行改变

  • 运行电压范围内直流供电变化

ISO 21498-2测试项目


  • 运行电压范围内直流供电变化

  • 产生的电压斜率

  • 电压斜率抗扰度

  • 产生的电压纹波

  • 电压纹波抗扰度

  • 过电压

  • 欠电压

  • 电压偏移

  • 产生的抛负载电压

  • 抛负载电压抗扰度

  • ISO 21498-2测试项目

系统组成

  • 可编程高压电源:电压DC1500V/333A

  • 人工网络:用于6.3&6.5两项测试,主要用于模拟电池特性。分别模拟电池在低温、常温、高温下的阻抗特性

  • 纹波叠加发生器:用于产生纹波,并通过耦合变压器叠加到产品电源线端

  • 耦合变压器:频率范围:10Hz~300kHz;电流100A,电压600V
