技术特点：
■ 7'' 彩色电容触摸屏提供友好强大的人机操控界面；
■ 界面直接快速编写测试程序，实现测试操作智能化；
■ 内置校准因子自校准功能，方便用户自行校正；
■ 丰富完善的通信接口设计，标配 RS485 串口、LAN 口、USB 口、无线 WIFI；
■ 采用高压高速半导体开关，可产生优异的干扰波形及干扰特性；
■ 内置 IEC 标准设置及用户自定义设置，实现一键开机测试；
■ 中英日韩文界面可切换，通用电源设计，满足不同地域用户测试需求；
■ 安全锁、外同步功能，外部触发 ( 选配 )；
■ 可远程升级；
■ USB 数据记录功能（选配）；
■ EUT 回路紧急停止。
工业设备、电力仪表、车载电子、医疗器械、照明器具、通信传输、音视频设备、低压电器、电子部件、电动工具、信息技术设备、轨交航天电器、仪器仪表
|
规格型号 |

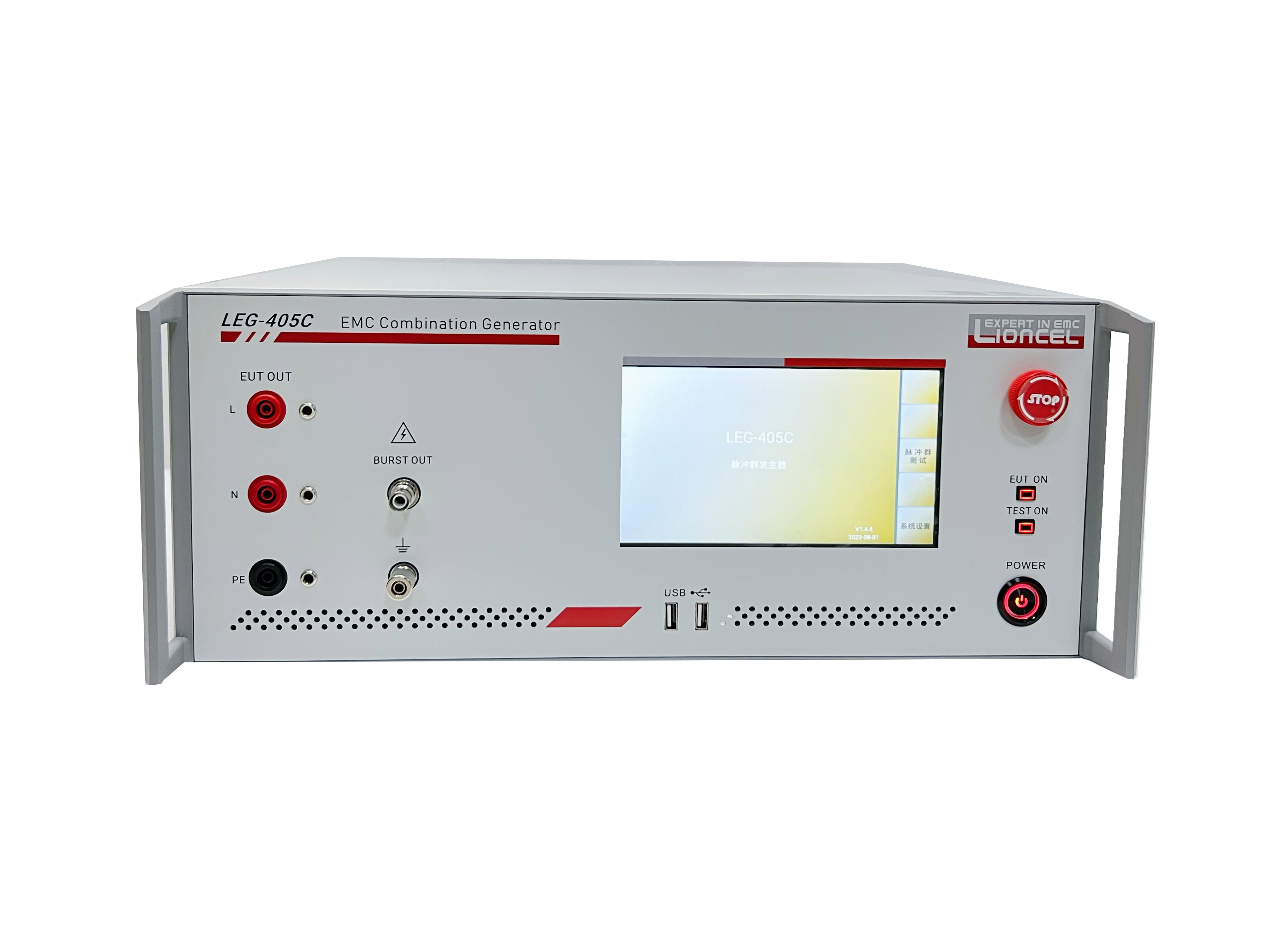

LEG-405C |
|
干扰类型 |
电快速瞬变脉冲群抗扰度 |
|
输出电压极性 |
正/负/正负自动交替 |
|
输出电压 |
200V~5000V±10% 10V步进 |
|
脉冲频率 |
0.1kHz~1000kHz 0.1kHz/step 公差±5% |
|
脉冲数 |
1~∞（0.1kHz~0.5kHz） 1~500(0.6kHz~10kHz) 1~250(10.1kHz~100kHz) 1~75(100.1kHz~10000kHz) |
|
源端50Ω校准特性 |
峰值电压：（设定电压/2）±10% 上升沿：5ns±30% 半脉宽:50ns±30% |
|
源端1kΩ校准特性 |
峰值电压：（设定电压*0.95）±10% 上升沿：5ns±30% 半脉宽:35~150ns |
|
CDN端50Ω校准特性 |
峰值电压：（设定电压/2）±10% 上升沿：4~7ns 半脉宽:30~60ns |
|
脉冲串周期 |
0.1~99.9s 0.1s步进 |
|
隔直电容 |
10nF±20% |
|
输出形式 |
50Ω BNC同轴连接器 |
|
CDN耦合电容 |
共模耦合电容：33nF |
|
CDN输入残留电压 |
设定电压值的10%以下（EUT线输入输出开路） |
|
CDN可耦合路径 |
L/N/PE/L&N/L&PE/N&PE/L&N&PE |
|
工作电源 |
AC 85V~264V 50/60Hz 120W |
|
CDN容量 |
单相AC 264Vmax、 16Amax 50/60Hz DC 370Vmax、 16Amax |
|
显示界面 |
彩色触摸屏 语言：中/英/日/韩可选 |
|
上位机接口 |
网络LAN接口，具有升级本体程序及上位机操控功能 |
|
尺寸 |
19"/4U |
|
仪器重量 |
20kg |
|
温度范围 |
15℃-35℃（操作条件） |
|
湿度范围 |
30%-60%（操作条件） |
|
气压范围 |
86kPa-106kPa |
|
安全性指示功能 |
急停开关、安全锁、EUT过电压保护、仪器过温保护、高压电源超压保护、仪器异常状态声光提示、EUT短路与过电流保护 |
|
随机标配 |
主机、测试线、电源线、保险丝、检测报告、说明书 |
|
可选配件 |
|
|
外置耦合去耦网络 |
CDN4310M， CDN-5432H, CDN-4310H,CDN-4320H |
|
脉冲群信号线耦合夹 |
EFTC |
