电磁兼容测试利器:一文带你了解TEM小室
2025-04-14 10:53:06 96

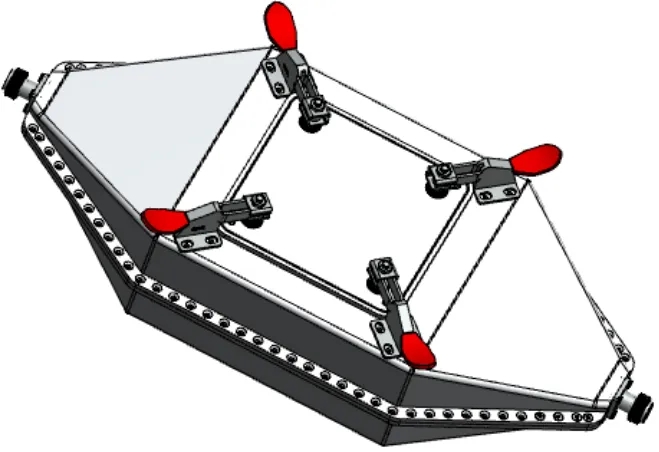

2 GHz的横电磁波(TEM)小室,能够产生均匀横电磁场,用于测试小型集成电路,如芯片、无线通信模块等。

测试辐射发射时,集成电路在小室中发射的辐射场可以通过端口使用电磁波接收器进行测量。

测试抗扰度时,通过小室的输入端口施加的外部测试信号在小室内导体上方产生TEM测试场。




适用标准及参数






IEC 61967-2

IEC 61967-2 集成电路电磁发射测量 150kHz~1GHz 第2部分:辐射发射测量 TEM小室法;


SAE J1752/3

SAE J1752/3  集成电路 TEM/宽带TEM(GTEM)小室法的辐射发射测量;TEM 小室(150 kHz 至 1 GHz)、宽带 TEM 小室(150 kHz 至18 GHz);


IEC 62132-2

IEC 62132-2 集成电路电磁抗扰度测量 第2部分:辐射抗扰度测量 TEM小室和GTEM小室法;



规格参数



频段:DC – 2 GHz


阻抗:50Ω ± 5 %


电压驻波比:DC-3GHz<1.25


插入损耗:DC-2GHz<1dB


回波损耗:DC- 2GHz>20dB


射频接口:N型接口


待测电路板尺寸:100×100mm
