·相比仅由继电器拉弧更容易产生 A2-1 波形

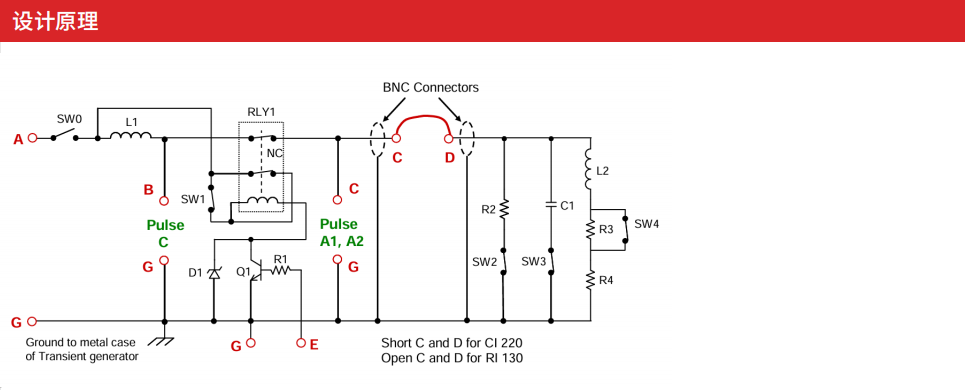

| 规格型号 | VEP-Ford1278c |
| 测试参数 | |
| 电阻器R1 | 51 Ω，25 W |
| 电阻器R2 | 220 Ω ±5%，2 W |
| 电阻器R3 | 33 Ω ±5%，10 W |
| 电阻器R4 | 6 Ω ±5%，50 W |
| 电容C1 | 100 nF，400 V |
| 电感L1 | 5 μH(Osborn Transformer 编号 8745) |
| 电感L2 | 100mH（Osborn Transformer 编号 32416） |
| 二极管D1 | 39 V，5 W |
| 三极管Q1 | NPN 型晶体管，TIP41 |
| 开关SW0~SW4 | 单掷开关 |
| 继电器RLY1 | 12 V 交流继电器（Potter & Brumfield KUP-14A15-12） |
| 输出端子 | 用于 CI220 和 CI260 测试的 4mm 香蕉插头，用于 RI130 测试的 BNC 插头 |
| 通用参数 | |
| 机箱规格 | 4U 机架式，480 mm × 450 mm × 177 mm |
| 整机重量 | 约 10 kg |
