ISO 16750-2:2023标准深度解读

ISO 16750-2:2023标准深度解读

2025-05-09 16:41:08

25

01标准定位与核心更新

ISO 16750-2:2023是国际标准化组织针对汽车电子电气设备电气负荷测试的新版本，适用于燃油车、新能源车及智能网联汽车的电子部件验证。相较于2012版，新版标准新增了部分内容，重点强化了新能源与智能汽车的测试覆盖范围，具体变化包括：

4.3过电压测试：增加了瞬态过电压测试增加了跳跃启动测试

4.4叠加交流电：纹波频率增加到200kHz增加闭环监控测试要求

4.6供电电压瞬态变化：增加电源电压微中断测试，中断时间<10us

4.7反极性测试：增加了过零点测试要求，必须配双极性源

4.8接地和电源偏移：对于测试组合描述更明确，测试方法更具体化，需要供电端和接地端同时偏移

4.9开路试验：要求在做单路断开时，断开时间<10us

4.10短路保护：增加负载过载测试项目

02核心测试项目解析

如无特殊规定设备的基本精度要求:频率和时间:±5 %;电压:±0.2 V;电流:±2 %;电感:±10 %;阻抗:±10 %；所有电压曲线均为无负载

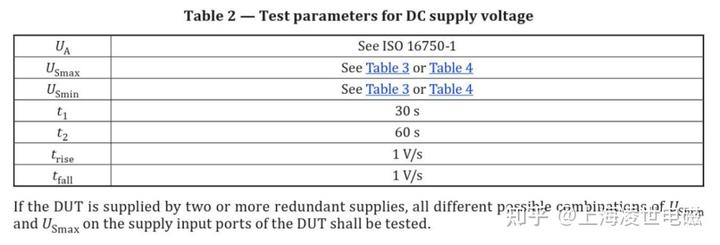

4.2 直流供电电压

此测试的目的是验证设备在最小和最大供电电压下的功能。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

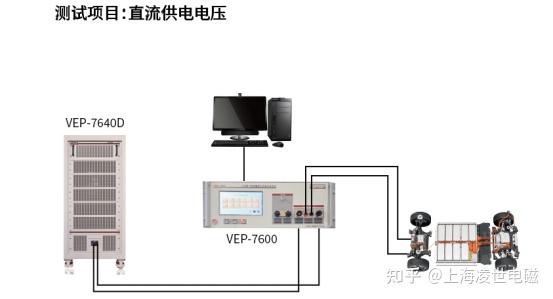

凌世设备连接示意图

4.3过电压

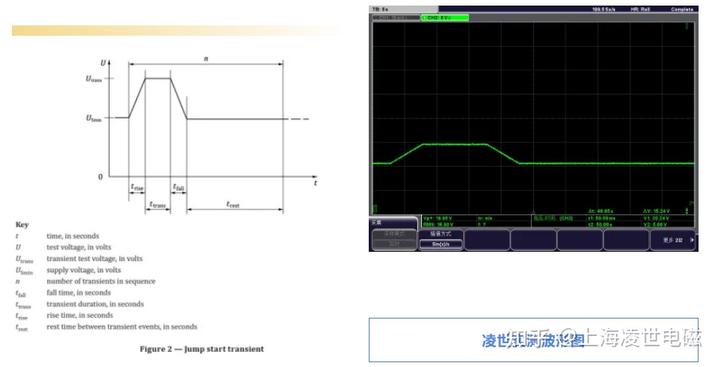

4.3.1.2 室温及Tmin下跳跃启动测试

此测试模拟从24V系统到12V系统的车辆跳启动。一个模拟用例可以是使用24V系统的车辆进行跳启动，但车辆不运行发动机(即在24V侧不施加充电)。另一个用例可以是来自24V独立电池组的跳启动。此测试仅适用于12V系统。测试应在室温条件下进行，也可以在Tmin条件下进行如果客户与供应商达成一致，可以省略在Tmin条件下的测试。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

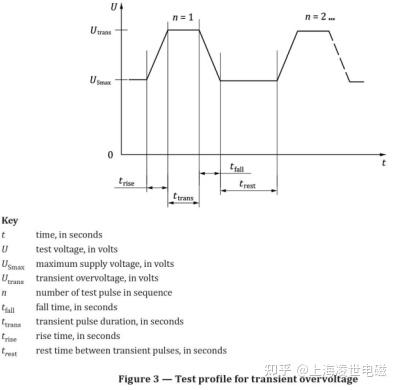

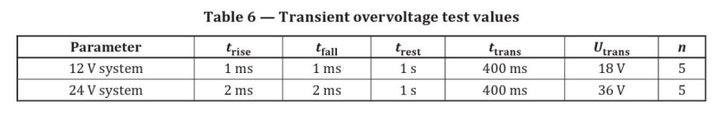

4.3.2 瞬时过电压

此测试模拟当DUT受到开关负载或向电气分配系统注入电流的负载影响时的情况。此测试对12v和24V系统都适用。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

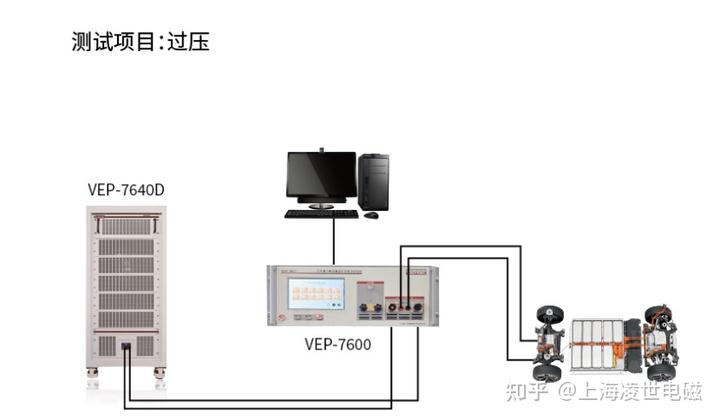

凌世设备连接示意图

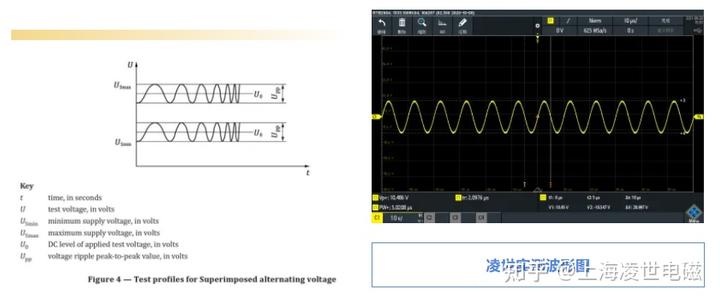

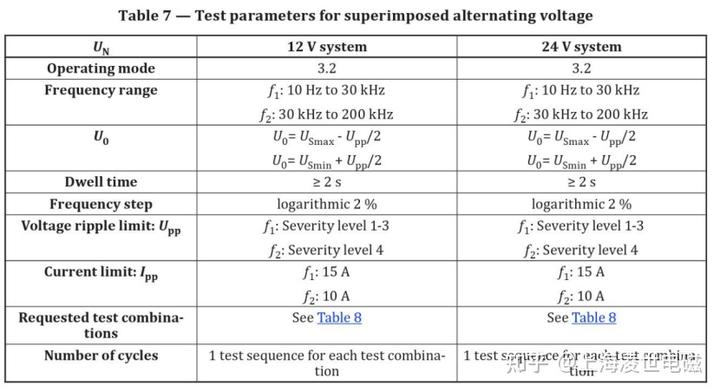

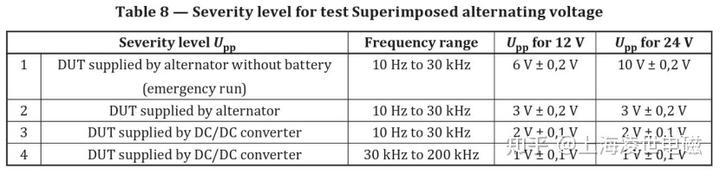

4.4 叠加交流电

该测试旨在检查组件对车载系统中的波纹(例如由交流发电机或DC/DC转换器引起)的免疫力。它规定了确定电子元件抗扰度的传导电压测试方法和程序。该方法同时应用于所有DUT电源线。对于具有冗余电源的DUT，客户和供应商应就任何暴露组合达成一致。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

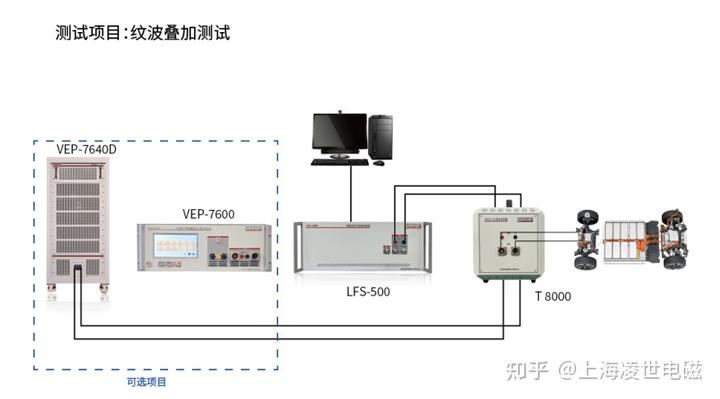

凌世设备连接示意图

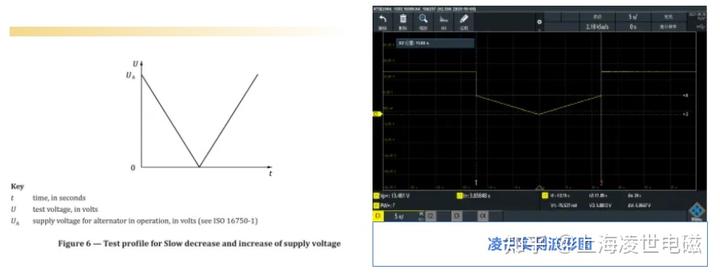

4.5 供电电压缓升缓降

此测试模拟电池的逐渐放电和充电。此测试对12V和24V系统都适用。

添加图片注释，不超过 140 字（可选）

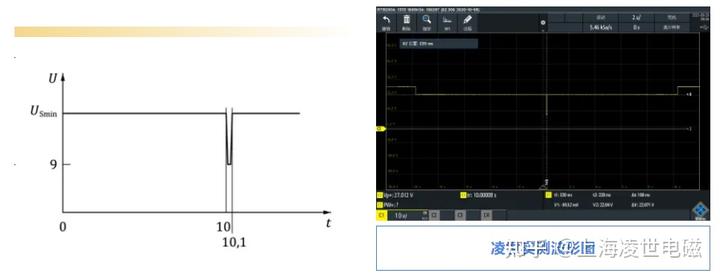

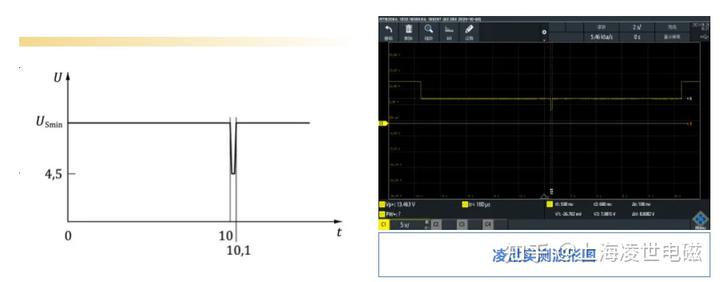

4.6.1 供电电压瞬时下降或中断

此测试模拟常规保险丝元件在并联电路中熔化的效果。此测试对12V和24V系统都适用。

添加图片注释，不超过 140 字（可选）

<<
